內蒙古大唐國際克什克騰煤制天然氣有限責任公司

動力中心輸煤系統控制器KSML擴容

投稿人：內蒙古祺韻光迅科技有限公司-技術部-技術工程師-趙麗霞

一、項目概述

項目位于達日罕烏拉蘇木，是國內首個通過國家發改委核準的大型煤制天然氣國家示范項目。廠內分為動力界區、空分界區、氣化界區、凈化界區、甲烷化界區、環境界區、儲運界區、廠前辦公及服務設施區等八大功能區，所用褐煤為大唐公司具有獨立開采權的錫林浩特勝利東二號露天礦。到2019年12月末累計生產天然氣50.54億立方米，生產各類副產品160.73萬噸。本項目主要是對動力中心輸煤系統控制器KSML擴容。

二、項目改造背景

動力中心輸煤系統包括動力上煤系統、篩分樓上煤系統和化工上煤系統等，大約56條左右皮帶和配套的轉運、除鐵、除塵、篩分、煤倉等組成。程控系統由1套ControlLogix系列冗余PLC實現自動化控制，系統自2011年逐步投運以來，截止2013年已連續不停機運行12年左右。在對程控系統進行健康性監測時，發現PLC的CPU負荷率基本保持在93%左右連續運行，為保障設備長、滿、穩、優運行，計劃在原程控設備的基礎上再增加1套ControlLogixt系列冗余PLC，以減少原來1套程控系統CPU的運算量。

三、項目改造面臨的困難

由于企業生產工藝的特點，作為本次改造的輸煤系統基本處于連續不間斷的運行狀態，即使在整廠大修階段也需要每天運行。這就給擴容改造停機時間提出了非常嚴苛的要求，必須在計劃的較短時間內完成所有程序調整，實現程序零失誤起機運行。

四、項目改造過程

為了保障本次擴容改造項目順利完成，主要采取的措施包括：

1、技術專家牽頭：我司安排有多年豐富的技術實戰經驗的專家級技術人員擔任項目技術負責人；

2、有效的溝通：成立專門的技術攻關小組，由我司項目部工程技術人員與用戶相關部門專業人員組成，通過完善組織職責，建立起高效的溝通渠道。

3、技術方案：攻關小組深入到項目現場熟悉生產工藝，按計劃輸出調研技術文件；對現場所有相關控制點位進行摸排并將柜內雜亂的線路一一重新進行梳理，在充分了解現場所有相關電氣設備后形成技術圖紙；結合調研的技術文件和圖紙由技術負責人組織完成詳細的技術方案。并按程序對技術方案與進行討論和審批。

4、技術演練：在最終的技術方案過審后，技術負責人組織項目組技術人員進行PLC程序的拆分，上位程序的分析，并對調整后程序進行反復的演練，保證調整后程序的邏輯與原程序無差別，并核對全部計劃調整的輸入、輸出點位。

5、技術會議：在完成上述所有流程后，組織攻關小組召開現場會議，對改造過程的全部動作流程進行討論，反復打磨，形成統一的意見。并確認最終的改造時間和相關人員職責。

6、現場準備：在項目正式實施前項目組相關人員提前進入現場，檢查工具、設備的準備情況，人員就位情況，停機時間間隔，對實施流程進行現次的現次確認。

五、項目成果

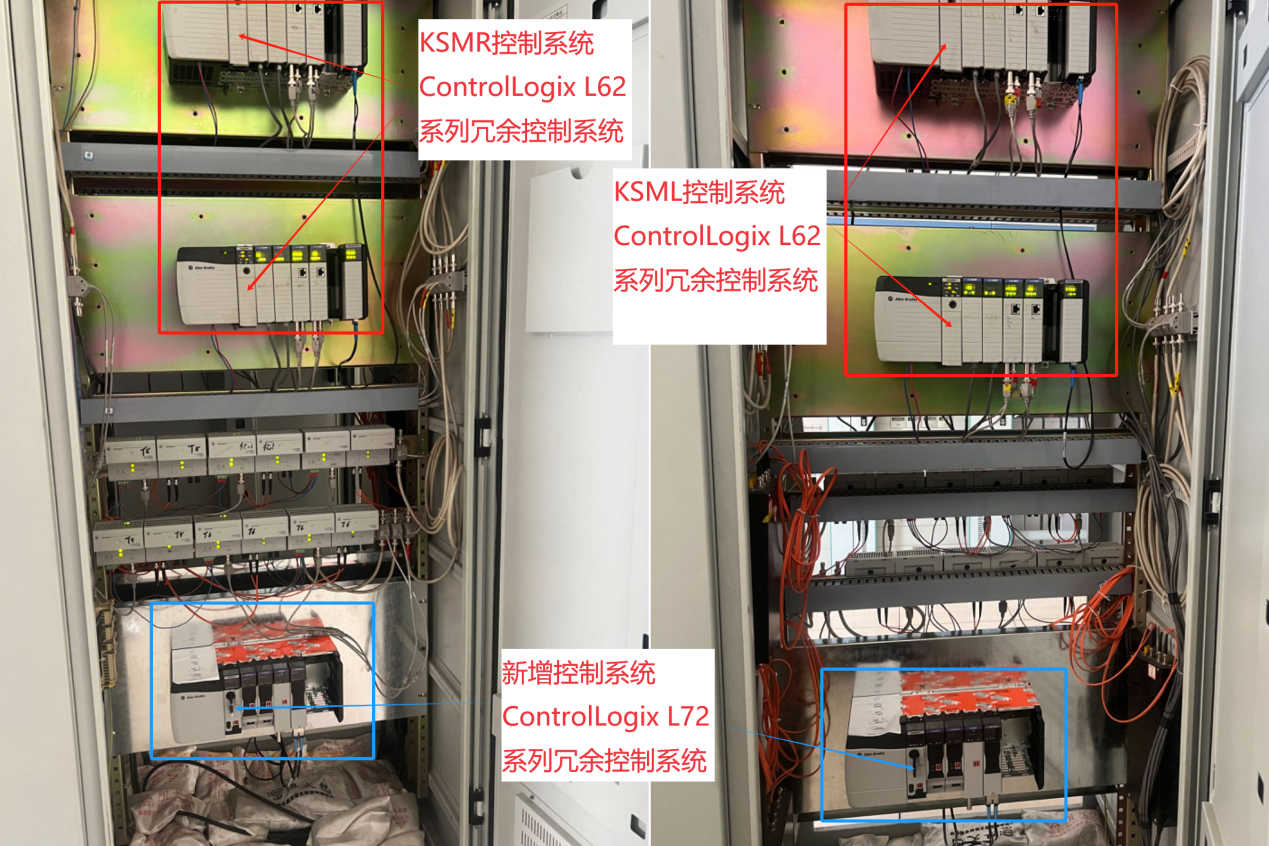

最終在規定停機時間內一次性順利啟機，完成了該項目的升級改造工作，將原一套冗余PLC控制器KSML分拆為2套冗余PLC控制系統。

該項目升級改造之后，大大降低了原CPU的運行負荷，贏得了用戶的滿意和高度認可。
