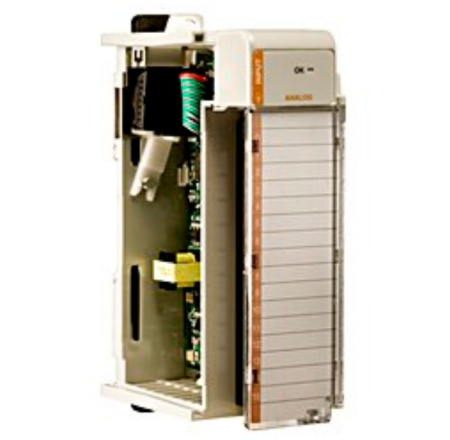

Bulletin 1769 Compact I/O? 基于機架的模塊可用作 1769 CompactLogix? L3x、CompactLogix 5370 或 Compact GuardLogix? 5370 控制器的本地和分布式 I/O。無機架設計中的機架類型特性降低了成本，并可減少可更換部件庫存。內置的可拆卸端子塊提供了與 I/O 傳感器和執行機構的連接。

●提供 DIN 導軌或面板安裝選項，使用靈活

●包括各點診斷狀態指示燈，方便了故障處理

●可通過軟件鑰匙來防止模塊的錯誤定位

●可向控制器連接三組 Compact I/O?；需要使用通信適配器模塊和電源）

1769 Compact 數字量 I/O 模塊

●提供各種交流和直流電壓

●每個模塊包括 8 - 32 點

●包括觸點輸出模塊

●包括高速輸入模塊

●提供輸入濾波

●提供光電隔離

1769 Compact 模擬量 I/O 模塊

●提供模擬量、熱電偶和熱電阻模塊

●提供高精度等級

●包括過量程或欠量程檢測和指示

●包括板載整定

●向斷線的輸入傳感器提供可選擇的響應

●能夠在異常情況下引導輸出設備操作

●提供單獨配置通道

●可對輸入進行自動校準

1769-AENTR I/O 模塊

●支持符合 EtherNet/IP TCP/CIP 連接 96 的單網絡策略

●為 DLR 和線形拓撲提供雙以太網端口

●通過 EtherNet/IP 上的分布式 I/O 簡化系統架構

●通過重新利用現有的 1769 I/O 進行控制移植

●I/O 包速率為 10,000 pps

●可進行直接連接

1769 Compact 特殊功能 I/O 模塊

●提供地址預留、ASCII、布爾控制和高速計數器模塊

●通過 Compact I/O? 到 DPI/SCANport? 和 Compact I/O 到DSI/Modbus 模塊，將 1769 平臺直接連接到 PowerFlex? 驅動器和其他設備

●我們的 PartnerNetwork? 通過 Encompass 產品引薦計劃為 1769 Compact I/O 模塊和 1769 CompactLogix 用戶自定義配置文件提供互補產品解決方案。您可以對所在地區中的業內供應商的產品進行排序和篩選，進而與 Rockwell Automation? 架構連接，或者與我們的產品結合使用。

文檔：

集成架構宣傳冊（IA-BR005）

https://literature.rockwellautomation.com/idc/groups/literature/documents/br/ia-br005_-zh-p.pdf

CompactLogix 系統選型指南（1769-SG001）

https://literature.rockwellautomation.com/idc/groups/literature/documents/sg/1769-sg001_-zh-p.pdf

1769 Compact I/O 模塊技術數據（1769-TD006）

https://literature.rockwellautomation.com/idc/groups/literature/documents/td/1769-td006_-en-p.pdf

1768 CompactLogix 控制器用戶手冊（1768-UM001）

https://literature.rockwellautomation.com/idc/groups/literature/documents/um/1768-um001_-zh-p.pdf

1769 CompactLogix 控制器用戶手冊（1769-UM011）

https://literature.rockwellautomation.com/idc/groups/literature/documents/um/1769-um011_-zh-p.pdf

MicroLogix 1500 可編程控制器用戶手冊（1764-UM001）

https://literature.rockwellautomation.com/idc/groups/literature/documents/um/1764-um001_-en-p.pdf
