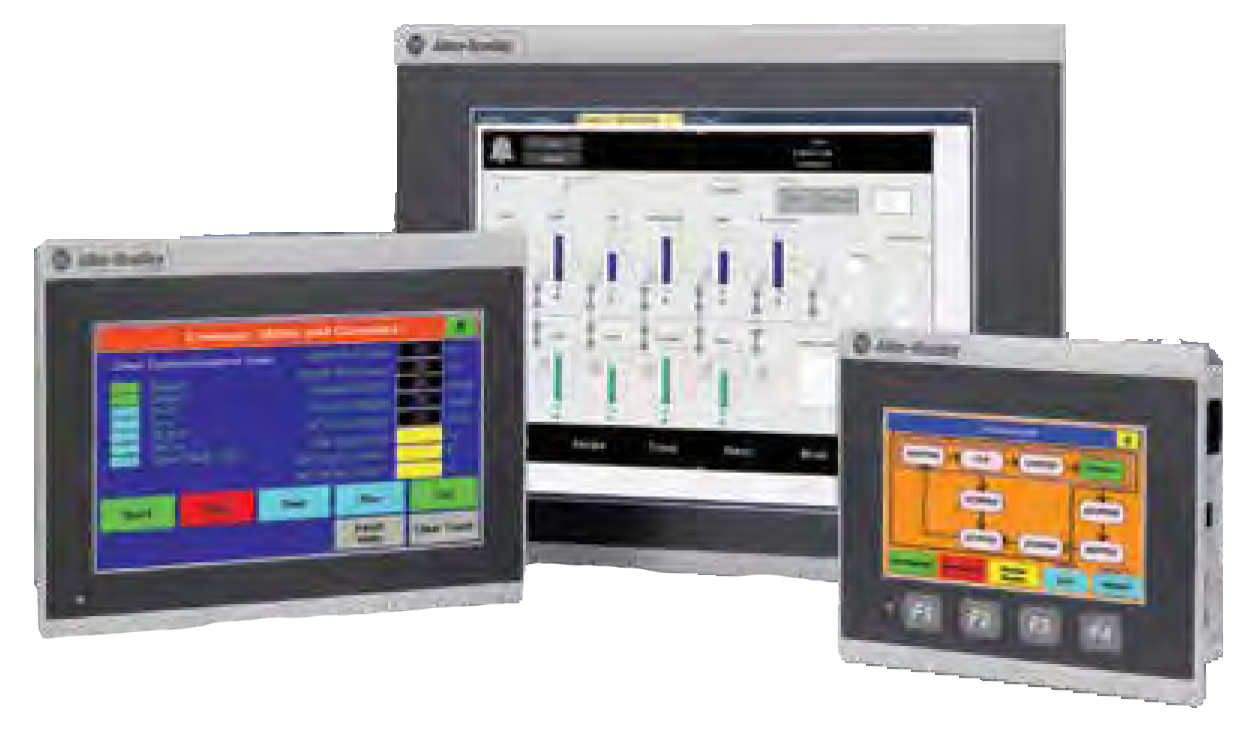

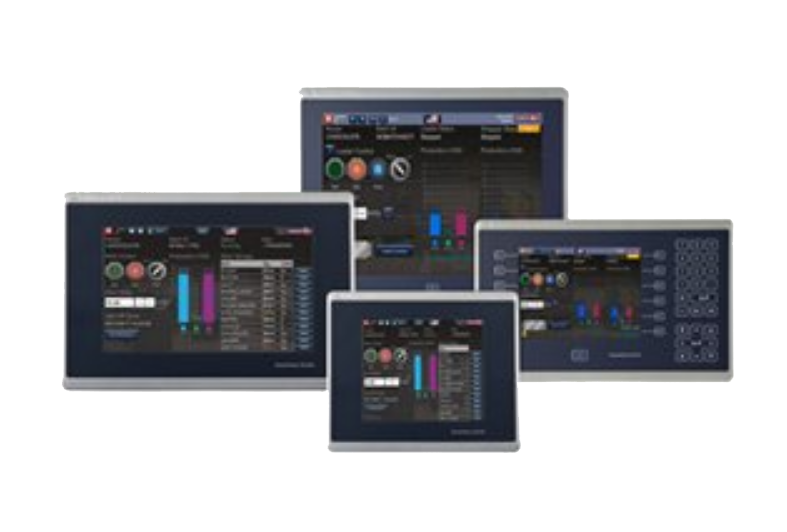

我們的 PanelView? 5000 圖形終端使用 Studio 5000 View Designer?軟件實現直觀的現代設計和增強的 Logix 集成。通過這種集成，工程師只需輸入一次配置信息，即可將其用于整個自動化設計。它還可以通過適用于點動應用項目的 HMI 按鈕、可擴展的矢量圖形和用于提供診斷信息的預配置系統條幫助您構建現代應用項目。
●包含基于 Logix 的報警，無需額外配置
●配備高速 HMI 按鈕，響應時間 <100 ms，適合機器點動應用
●提供 Logix 標簽擴展屬性支持，有助于開發更豐富的上下文環境
●采用細長型鋁制邊框，富有現代感
●讓您能夠創建自定義的可重復使用的附加圖形，以更有效地構建應用項目
●使用 Studio 5000 View Designer? 環境自動共享標記、報警及其他數據
●提供模擬器，可在不下載到物理終端的情況下測試運行項目
●使用內置 VNC 服務器支持遠程 VNC 客戶端，方便進行監控和故障處理
PanelView 5510 圖形終端
●提供適用于大型應用項目的可視化解決方案
●顯示畫面尺寸可為 7 至 19 in.，提供寬屏、觸摸屏和鍵盤選件
●支持 100 個屏幕、連接到 4 個控制器以及每個控制器高達 4000 個基于標簽的警報
●提供 1.46 GHz 雙核處理器、1 Gb 內存、4 Gb 閃存
PanelView 5310 圖形終端
●提供適用于小型應用項目的可視化解決方案
●提供尺寸為 6 - 12 in. 的寬屏顯示器
●支持 100 個屏幕（連接到一個控制器）和 1000 個警報
●提供 1.46 GHz 處理器、1 Gb 內存、4 Gb 閃存
文檔：
PanelView 5000 操作員界面終端產品簡介（2715-PP001）
https://literature.rockwellautomation.com/idc/groups/literature/documents/pp/2715-pp001_-zh-p.pdf
PanelView 5000 操作員界面終端選型指南（VIEW-SG001）
https://literature.rockwellautomation.com/idc/groups/literature/documents/sg/view-sg001_-zh-p.pdf
PanelView 5310 終端規格技術數據（2713P-TD001）
https://literature.rockwellautomation.com/idc/groups/literature/documents/td/2713p-td001_-en-p.pdf
PanelView 5510 終端產品信息（2715P-PC001）
https://literature.rockwellautomation.com/idc/groups/literature/documents/pc/2715p-pc001_-en-p.pdf
PanelView 5510 操作員界面終端技術數據（2715P-TD001）
https://literature.rockwellautomation.com/idc/groups/literature/documents/td/2715p-td001_-en-p.pdf
PanelView 5510 終端用戶手冊（2715P-UM001）
https://literature.rockwellautomation.com/idc/groups/literature/documents/um/2715p-um001_-en-p.pdf
PanelView 5310 終端用戶手冊（2713P-UM001）
https://literature.rockwellautomation.com/idc/groups/literature/documents/um/2713p-um001_-en-p.pdf
PanelView 5510 操作員界面終端開口模板（2715P-DS001）
https://literature.rockwellautomation.com/idc/groups/literature/documents/ds/2715p-ds001_-en-p.pdf
PanelView 5310 終端的開口模板（2713P-DS001）
https://literature.rockwellautomation.com/idc/groups/literature/documents/ds/2713p-ds001_-en-p.pdf
PanelView 操作員界面系列功能比較（2711P-SP011）
https://literature.rockwellautomation.com/idc/groups/literature/documents/sp/2711p-sp011_-en-p.pdf

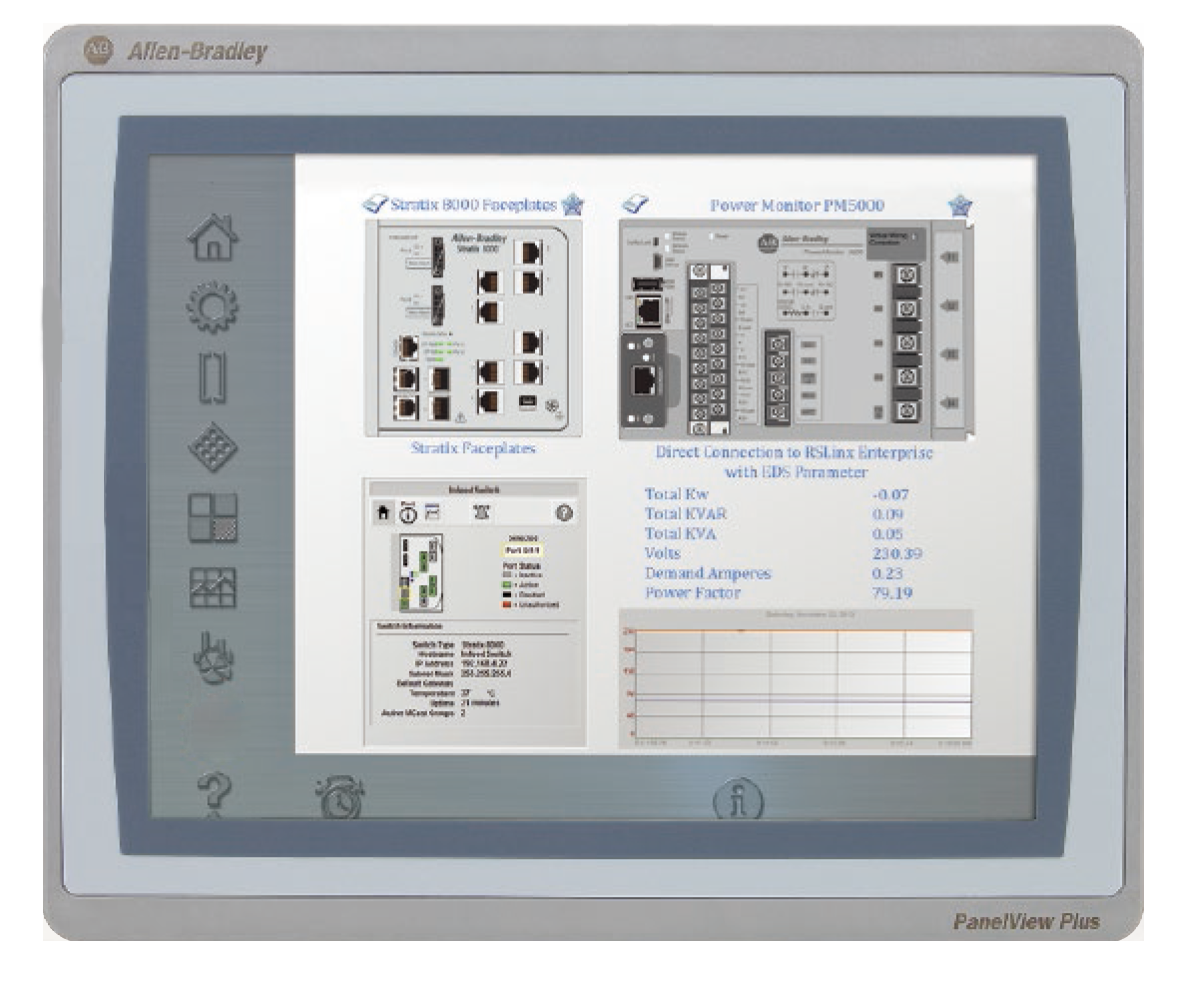

我們的 Bulletin 2711P PanelView? Plus 7 圖形終端包括標準版本和高性能版本，可提供 4 至 19 in. 的寬屏顯示畫面尺寸。使用 FactoryTalk? View Machine Edition 構建您的應用，有助于簡化配置和強化您的集成架構解決方案。這些終端包括以太網連接，使您能夠通過 VNC 連接從遠程位置監視應用項目。
●使用 Windows CE 6.0 標準功能和彩色薄膜晶體管 LCD、18 位彩色圖形
●通過 VNC 連接，從遠程位置監視應用項目
●使用 SD 卡或 USB 閃存盤快速?gòu)?fù)制和恢復操作員界面
●包括電子郵件和短信通知功能
●包括 512 MB 內存和 512 MB 非易失性內存（大約 80 MB 的可用用戶內存）
標準型
●提供帶鍵盤選件的 4 至 15 in. 的寬屏顯示畫面尺寸
●當與連接到一臺控制器的 FactoryTalk? Machine Edition 軟件搭配使用時，提供 100 個屏幕以及 500 個報警
●提供支持 IEEE 1588 的以太網 1 x RJ45 10/100 MB Auto-MDI/MDI-X
●具有單獨的或設備級環網以太網端口以實現網絡連通性
高性能版本
●提供帶鍵盤選件的 7 至 19 in. 的寬屏顯示畫面尺寸
●包括視頻回放支持（提供高級用戶幫助功能）
●包括 RDP 客戶端功能以創建瘦客戶端終端
●具有兩個支持設備級環網、線形或星形網絡拓?fù)浣Y(jié)構的以太網端口
●包括適用于所有尺寸的直流全觸屏顯示器和 15 英寸直流鍵盤顯示器上敷形涂覆的選件
●包括適用于 Allen?Bradley 品牌和非品牌終端的選件
不銹鋼高性能版本
●提供尺寸為 9 和 12 in. 的無品牌顯示器
●采用不銹鋼 304 面板邊框
●包含可替換的藍色食品級硅膠墊圈
●提供敷形涂覆
●通過 NSF 認證
●UL IP69 防護等級，按 IP69K 進行了測試，符合 ISO 20653 要求
ArmorView Plus 7 版本
●顯示器尺寸為 12 英寸，安裝在全封閉的面板中
●達到 IP66 防護等級，可實現無機柜的 HMI 解決方案
●提供十六種標準按鈕板配置
●包含單獨定制按鈕和開關的選項
●提供增加靈活性的選項，包括從擺臂、基座或固定表面安裝的定位安裝選項
Bulletin 2711P PanelView Plus 7 操作員界面產品簡介（2711P-PP013）
https://literature.rockwellautomation.com/idc/groups/literature/documents/pp/2711p-pp013_-zh-p.pdf
PanelView Plus 6 至 PanelView Plus 7 圖形終端的遷移簡介（MIGRAT-PP029）
https://literature.rockwellautomation.com/idc/groups/literature/documents/pp/migrat-pp029_-en-p.pdf
可視化解決方案選型指南（VIEW-SG001）
Bulletin 2711P PanelView Plus 7 標準型技術數據（2711P-TD008）
https://literature.rockwellautomation.com/idc/groups/literature/documents/td/2711p-td008_-en-p.pdf
Bulletin 2711P PanelView Plus 7 標準型終端安裝桿安裝說明（2711P-IN032）
https://literature.rockwellautomation.com/idc/groups/literature/documents/in/2711p-in032_-en-p.pdf
Bulletin 2711P PanelView Plus 7 標準型終端用戶手冊（2711P-UM007）
https://literature.rockwellautomation.com/idc/groups/literature/documents/um/2711p-um007_-zh-p.pdf
Bulletin 2711P PanelView Plus 7 高性能型終端用戶手冊（2711P-UM008）
https://literature.rockwellautomation.com/idc/groups/literature/documents/um/2711p-um008_-zh-p.pdf
Bulletin 2711P PanelView Plus 7 標準型終端開口模板（2711P-DS010）
https://literature.rockwellautomation.com/idc/groups/literature/documents/ds/2711p-ds010_-en-p.pdf
Bulletin 2711P PanelView Plus 7 標準型 4...15 英寸顯示屏采購規范（2711P-SR003）
https://literature.rockwellautomation.com/idc/groups/literature/documents/sr/2711p-sr003_-en-p.pdf
Bulletin 2711P PanelView Plus 7 高性能型 7...19 英寸顯示屏采購規范（2711P-SR002）
https://literature.rockwellautomation.com/idc/groups/literature/documents/sr/2711p-sr002_-en-p.pdf
Bulletin 2711P PanelView Plus 7 高性能型終端技術數據（2711P-TD009）
https://literature.rockwellautomation.com/idc/groups/literature/documents/td/2711p-td009_-en-p.pdf
Bulletin 2711P PanelView Plus 7 高性能型終端安裝桿安裝說明（VIEW-IN001）
https://literature.rockwellautomation.com/idc/groups/literature/documents/in/view-in001_-en-p.pdf
Bulletin 2711P PanelView Plus 7 高性能型終端開口模板（VIEW-DS001）
https://literature.rockwellautomation.com/idc/groups/literature/documents/ds/view-ds001_-en-p.pdf
3、PanelView Plus 6圖形終端
我們的 Bulletin 2711P PanelView? Plus 6 圖形終端允許您以圖形方式監視、控制和顯示應用程序狀態信息。這些終端可提供 Windows? CE 操作系統的開放平臺靈活性。它們提供 4 到 15 英寸標準顯示畫面尺寸。通過 FactoryTalk? View Studio Machine Edition 軟件可對所有 PanelView Plus 6 圖形終端進行編程。
●相對于 PanelView? Plus 圖形終端有了顯著改善
○處理器速度從 350 MHz 提高到 1 GHz
○屏幕轉換速率加快高達 70%
○系統存儲器從 64MB 內存增加到 256MB 內存
○閃存存儲空間從 64MB 增加到 512MB
○包括用于應用程序的 80MB 非易失性存儲器
○LED 背光顯示器亮度增強
○更好地連接各種外圍產品，例如打印機、鼠標和鍵盤
●支持 ActiveX? 控件
●與第三方軟件（如 Microsoft? Internet Explorer? 和 Microsoft Office 查看器）集成
●支持遠程連接（VNC 和 FTP）
●提供備份恢復功能
●通過 .CSV 文件提供遠程配方和數據管理
●使用 Symbol Factory 中基于矢量的圖形
●包括內置的 PDF 查看器，可提供上下文敏感的操作員支持
●支持 DataStore Plus 記錄和趨勢圖，這消除了 300,000 個數據點的限制
PanelView Plus 6 400 圖形終端
●包括一臺分辨率為 320 x 240 的 18 位圖形 4 in. 彩色平板顯示器
●支持通過鍵盤（10 個功能鍵）與觸摸屏提供的操作員輸入
PanelView Plus 6 600 圖形終端
●包括一臺分辨率為 320 x 240 的 18 位圖形 6 in. 彩色平板顯示器
PanelView Plus 6 700 圖形終端
●包括一臺分辨率為 640 x 480 起的 18 位圖形 6.5 in. 彩色平板顯示器
●支持操作員通過鍵盤（22 個功能鍵）、觸摸屏或鍵盤結合觸摸屏進行輸入

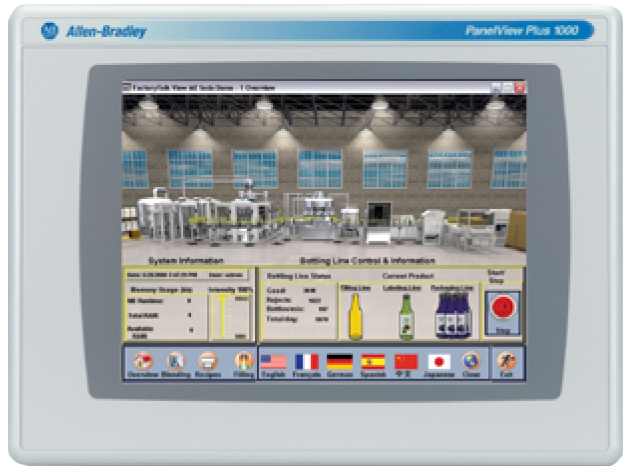

PanelView Plus 6 1000 圖形終端
●包括一臺分辨率為 640 x 480 起的 18 位圖形 10.4 in. 彩色平板顯示器
●支持操作員通過鍵盤（32 個功能鍵）、觸摸屏或鍵盤結合觸摸屏進行輸入
PanelView Plus 6 1250 圖形終端
●包括一臺分辨率為 800 x 600 起 18 位圖形的 12.1 英寸彩色平板顯示器
●支持操作員通過鍵盤（40 個功能鍵）、觸摸屏或鍵盤結合觸摸屏進行輸入
PanelView Plus 6 1500 圖形終端
●包括一臺分辨率為 1024 x 768 起及 18 位圖形 15 英寸彩色平板顯示器
資料：
PanelView Plus 6 產品簡介（2711P-PP009）
https://literature.rockwellautomation.com/idc/groups/literature/documents/pp/2711p-pp009_-en-p.pdf
PanelView Plus 6 至 PanelView Plus 7 的遷移簡介（MIGRAT-PP029）
PanelView Plus 6 技術數據（2711P-TD005）
https://literature.rockwellautomation.com/idc/groups/literature/documents/td/2711p-td005_-zh-p.pdf
PanelView Plus 6 用戶手冊（2711P-UM006）
https://literature.rockwellautomation.com/idc/groups/literature/documents/um/2711p-um006_-zh-p.pdf
PanelView Plus 400/600 至 PanelView Plus 6 400/600 的遷移圖（2711P-QR001）
https://literature.rockwellautomation.com/idc/groups/literature/documents/um/2711pc-um002_-en-p.pdf
PanelView 操作員界面系列功能比較（2711P-SP01）
4、PanelView 800圖形終端
我們的 Bulletin 2711R PanelView? 800 圖形終端是面板安裝型顯示設備，可提供鍵盤或觸摸屏選項以便操作員輸入。這些圖形終端提供 4 到 10 英寸的顯示器尺寸，并且與微型和小型控制器兼容。它們包含高性能處理器、高分辨率顯示器以及高速閃存和動態內存。內置以太網和串行通信端口支持各種網絡。這些終端具有遠程監控功能，提高了可用性。
我們的 PanelView? 800 圖形終端可提供高速處理器、高分辨率顯示屏、連接微型和小型控制器的能力以及遠程監控功能。這些終端是幫助您的獨立機器滿足多種小到中型應用需求的理想之選。觀看這段 2 分鐘的視頻，了解 PanelView 800 圖形終端的主要功能。
●針對與 Micro800? 控制器的兼容性進行了優化
●可實現與 CompactLogix? 5370 L1、L2 和 L3 控制器的連接
●可使用虛擬網絡計算 (VNC) 服務器對終端進行遠程監控和故障處理
●提供靈活的橫向和縱向應用模式
●包含高性能 800 MHz CPU 處理器和 256 MB 內存
●包含 USB 主機端口和 microSD? 支持文件傳輸或更新固件
●提供通過基本配方功能上載和下載數據或參數設置組的能力
●支持 Micro800 直接標簽引用和直通下載
Bulletin 2711R PanelView 800 圖形終端宣傳冊（2711R-BR001）
https://literature.rockwellautomation.com/idc/groups/literature/documents/br/2711r-br001_-zh-p.pdf
Bulletin 2711R PanelView 800 圖形終端技術數據（2711R-TD001）
https://literature.rockwellautomation.com/idc/groups/literature/documents/td/2711r-td001_-en-p.pdf
Bulletin 2711R PanelView 800 HMI 圖形終端安裝說明（2711R-IN001）
https://literature.rockwellautomation.com/idc/groups/literature/documents/in/2711r-in001_-en-p.pdf
Bulletin 2711R PanelView 800 圖形終端適配器面板套件安裝說明（2711R-IN002）
https://literature.rockwellautomation.com/idc/groups/literature/documents/in/2711r-in002_-en-p.pdf
Bulletin 2711R PanelView 800 圖形終端用戶手冊（2711R-UM001）
https://literature.rockwellautomation.com/idc/groups/literature/documents/um/2711r-um001_-zh-e.pdf
PanelView 800 HMI 終端版本說明（2711R-RN001）
https://literature.rockwellautomation.com/idc/groups/literature/documents/rn/2711r-rn001_-en-p.pdf
