公共母線電源使用公共整流器向所有直流交流逆變器的直流母線供電。對于逆變器在驅動時、同一過程中的其他逆變器在發電的應用項目，直流母線上的電源共享可提高應用項目的效率。

我們的 Bulletin 20S SCR 網橋是一種非回饋直流母線電源，為有公共直流母線輸入的交流變頻器供電。此電源將輸入三相交流線路電壓轉換為公共直流母線電壓?？梢詾楠?dú)立應用項目和主從應用項目配置此電源。

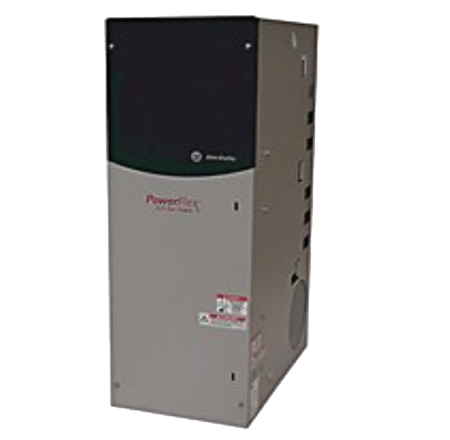

PowerFlex SCR 網橋母線電源

Bulletin 20S SCR 網橋是一種非回饋直流母線電源，為有公共直流母線輸入的交流變頻器供電。此電源將輸入三相交流線路電壓轉換為公共直流母線電壓。可以為獨立應用項目和主從應用項目配置此電源。

●六脈沖、全波、三相晶閘管橋整流器單元

●獨立和主/從配置（僅限 1000 A 單元）

●內置交流線路和直流母線熔斷器（400 A 和 600 A 單元）

●整流器分支熔斷器、緩沖電路和直流母線反饋熔斷器（1000 A 單元）

●位于散熱片上的過熱傳感器

●用于過電壓的抑制和線性化的 RC 緩沖電路

文檔：

PowerFlex SCR 母線電源用戶手冊（20S-UM001）

https://literature.rockwellautomation.com/idc/groups/literature/documents/um/20s-um001_-en-p.pdf

交流變頻器公共母線配置應用準則（DRIVES-AT002）

https://literature.rockwellautomation.com/idc/groups/literature/documents/at/drives-at002_-en-p.pdf
