我們的 Bulletin 1783 Stratix? 8300 第 3 層模塊化管理型交換機系列使用Cisco? Catalyst? 交換機架構和功能集以及強大的配置工具，有助于使用 IT 專業人員所熟悉的工具來提供與企業網絡的安全集成。配置和監視工具提供與企業網絡的安全集成，并允許使用 Integrated Architecture? 系統方便地進行設置和診斷。此第 3 層交換機支持 VLAN 與子網之間的路由。

●第 3 層路由

 ○支持子網與 VLAN 之間的路由以提高性能和安全性

 ○提供靜態、動態、多信道廣播、冗余、IPv6 和基于策略的路由以及 VRF-Lite 虛擬化

●可用于銅纜、光纜、SFP 和以太網供電 (PoE) 擴展模塊

●包括通用 IT 配置工具：命令行接口 (CLI)、CNA 和設備管理器

●包括工業自動化和 EtherNet/IP? 設備的默認配置（全局和智能端口）

●提供 Studio 5000? Logix Designer 用戶自定義配置文件 (AOP)，以便與 Rockwell Automation Integrated Architecture? 進行首要集成

●包括預定義的診斷用 Logix 標簽

●提供 FactoryTalk? View 面板以執行狀態監視和報警

●提供可移動 CompactFlash 閃存卡，以便于設備更換

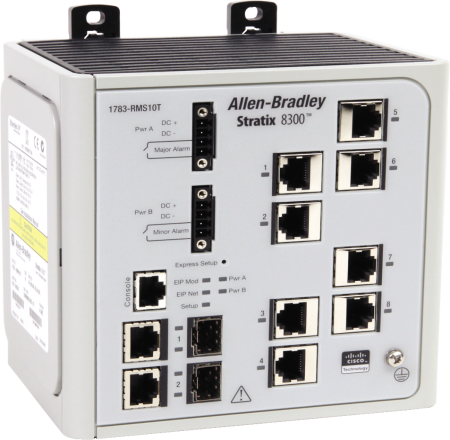

1783 Stratix 8300? 第 3 層模塊化管理型基礎交換機

●提供 6 端口或 10 端口型

●包括兩個 1 G 端口（銅纜或光纖 SFP）

●包括 SFP 插槽，支持 100 Mbps 和 1 G 光纖上行鏈路收發器

1783 Stratix 交換機擴展模塊

●包括基礎交換機，每個交換機都支持兩個擴展模塊（或一個光纖模塊）

●提供16 個附加電口或光口

●提供 8 個 10/100 Mbps 電口或 8 個帶 LC 連接器的 100 Base-FX 光口

1783 以太網供電擴展模塊

●提供兩個模塊：

 ○四個 PoE 或 PoE+ 電口

 ○四個 PoE 或 PoE+ 電口以及四個 10/100 電口

●采用低功率設備（IP 電話、攝像頭、無線接入點、條碼閱讀器），接線成本降低

●可在遠程位置靈活部署設備

●擴展模塊上需要有單獨的電源輸入

●提供網絡控制，能夠?yàn)榱斯?jié)約電能或提高安全性而開啟/關閉設備

1783 SFP 光纖上行鏈路收發器

●包括 100 Mbps 和 1 G 收發器

軟件功能

可提供增強的網絡性能、簡單管理以及與企業網絡安全集成的主要軟件特征包括：

●帶干線的虛擬 LAN (VLAN)

●服務質量 (QoS)

●STP/RSTP

●REP（靈活的以太網協議）

●MAC ID 端口安全性

●SNMP 支持

●每個端口的 DHCP

●IEEE 802.1x 安全性

●CIP SYNC (IEEE 1588)

●智能端口

文檔：

Stratix 8000、8300 交換機產品簡介（ENET-PP002）

https://literature.rockwellautomation.com/idc/groups/literature/documents/pp/enet-pp002_-en-p.pdf

Stratix 以太網設備規范技術數據（1783-TD001）

https://literature.rockwellautomation.com/idc/groups/literature/documents/td/1783-td001_-en-p.pdf

針對工廠范圍 EtherNet/IP 部署的十大建議白皮書（ENET-WP022）

https://literature.rockwellautomation.com/idc/groups/literature/documents/wp/enet-wp022_-en-e.pdf

EtherNet/IP 工業協議白皮書（ENET-WP001）

https://literature.rockwellautomation.com/idc/groups/literature/documents/wp/enet-wp001_-en-p.pdf

Stratix 交換機參考指南（ENET-QR001）

https://literature.rockwellautomation.com/idc/groups/literature/documents/qr/enet-qr001_-en-e.pdf

Stratix 8000、8300 交換機用戶手冊（1783-UM007）

https://literature.rockwellautomation.com/idc/groups/literature/documents/um/1783-um007_-en-p.pdf

https://literature.rockwellautomation.com/idc/groups/literature/documents/um/1783-um007_-zh-p.pdf

以太網設計考慮因素參考手冊（ENET-RM002）

https://literature.rockwellautomation.com/idc/groups/literature/documents/rm/enet-rm002_-en-p.pdf
